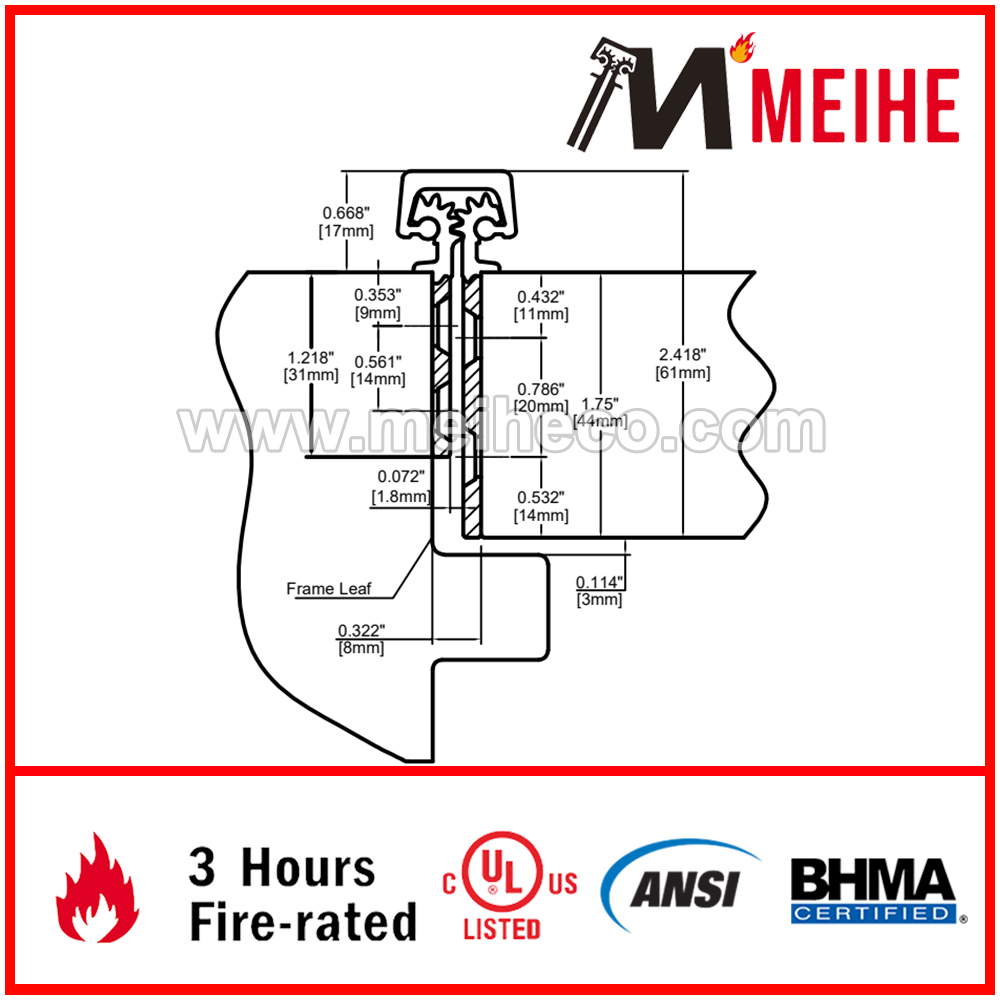

YHG014 Verdecktes Blattscharnier aus Aluminium mit durchgehender Verzahnung
Verdeckte Flügelscharniere mit durchgehender Verzahnung
Anwendungsbereich:
- Bleigefüttertes Modell für Röntgenraumtüren in Krankenhäusern mit doppelter Schraubenreihe zum Überbrücken des Bleis (bitte „LL“ angeben)
- Rahmen- und Türblattausrichtungsrippen für die richtige Scharnier- und Türposition
Garantie:
- 1 Jahr
Zertifikat:
- BHMA und UL
- Überblick
- Empfohlene Produkte
Meihe-Scharniere sind einzigartige Getriebe-Scharniere, die entwickelt wurden, um aufgrund der Verteilung des Tür gewichts über die gesamte Länge des Türrahmens die Leistung der meisten anderen Eingangskomponenten zu übertreffen. Sie wurden in Krankenhäusern, Schulen, Hotels, Büros, Flughäfen, Stadien, Ladengeschäften sowie in kommerziellen und industriellen Neubauten eingesetzt. Sie sind für hervorragende Leistung konzipiert.
| Länge (Zoll) | Länge (mm) | Lochanzahl (Tür) | Lochanzahl (Türrahmen) |
| 83 | 2108 | 19 | 19 |
| 95 | 2413 | 20 | 20 |
| 119 | 3023 | 23 | 23 |
Freiraum:
- 5/16" (8 mm) Scharnierseite
- Zuzüglich Standard-Türschlossspiel
Verschleißelemente:
- #12-24 X 11/16" Senkkopf-Selbstbohrschrauben
Endung Optionen:
- Standardoberfläche - Lagerhaltig:
C: Klar eloxiert & D: Dunkelbronze eloxiert & BLK: Schwarz eloxiert
- Optionale Oberfläche - Kundenspezifisch:
G: Gold eloxiert & LB: Hellbronze eloxiert & PB: Poliertes Chrom eloxiert
LÄNGENOPTIONEN:
- 83" & 95" & 119" & Sonderanfertigung
Türverstärkung:
- Nicht erforderlich bis 200 lbs
- 1,5 mm Kanal über 90,7 kg verwenden
Rahmenverstärkung:
- Nicht erforderlich bis 200 lbs
- 1,5 mm Kanal über 90,7 kg verwenden
Feuerrating:
- Bis zu 3 Stunden feuerbeständig für Metall und 90 Minuten für Holzverbund
Besondere Merkmale:
- Für Neubau
- Für Renovierungen mit neuer Tür und/oder Rahmen
- Kein Ausfräsen von Türen oder Rahmen erforderlich
- Wird Scharnier-Aussparungen in Rahmen abdecken
- Bündige Montage, keine Einbuchtung
- Ausrichtungsrippen an Rahmen und Türflügel für korrekte Scharnierposition
Die Auswahlmöglichkeiten:
- Krankenhaus-Spitze
- Elektrifiziertes Modul
